கண்ணோட்டம்

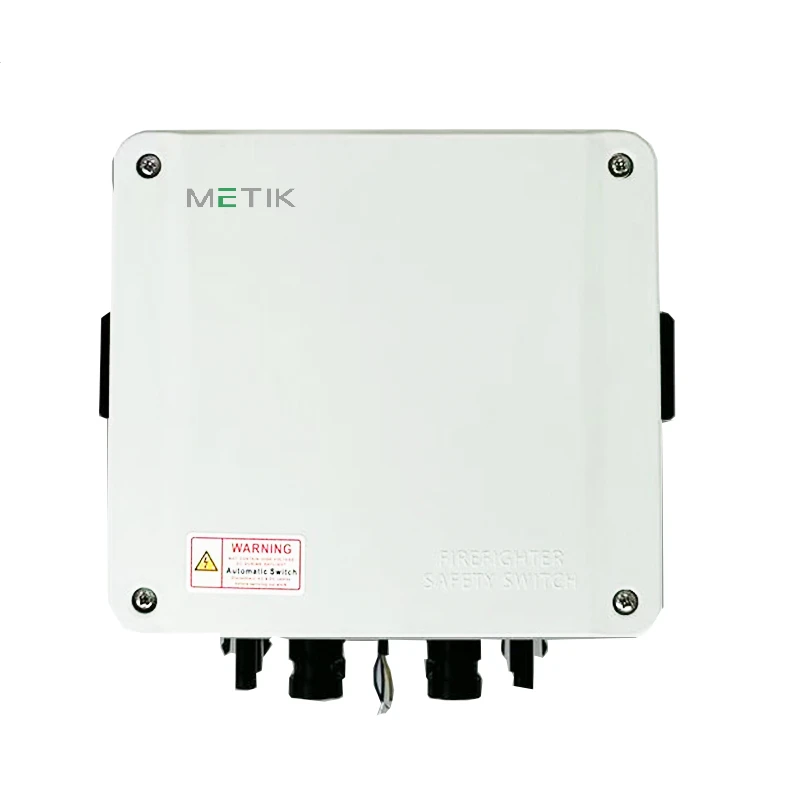

ஃபயர்மேன் ஸ்விட்ச் என்பது ஒரு பிரத்யேக ஹெவி{0}}டியூட்டி DC டிஸ்கனெக்ட் சிமுலேட்டராகும். அவசரகாலத்தின் போது கட்டிடத்தின் வழியாக இயங்கும் உயர்-மின்னழுத்த நேரடி மின்னோட்டம் (DC) லைஃப்லைன்களை தானாகவோ அல்லது கைமுறையாகவோ தனிமைப்படுத்துவதே இதன் முதன்மை நோக்கமாகும்.
தொழில்நுட்ப விவரக்குறிப்புகள்
|
அளவுரு |
விவரக்குறிப்பு |
|
அதிகபட்ச கணினி மின்னழுத்தம் |
1000V / 1500V DC |
|
மதிப்பிடப்பட்ட செயல்பாட்டு மின்னோட்டம் |
16A / 32A / 40A / 55A |
|
துருவ கட்டமைப்பு |
2P / 4P / 4B (இரட்டை MPPT ஆதரவு) |
|
இன்சுலேஷன் & சர்ஜ் மதிப்பீடு |
Uimp 8kV |
|
இயந்திர ஆயுட்காலம் |
>10,000 செயல்பாடுகள் |
|
மின்சார சகிப்புத்தன்மை |
>1,500 முழு-துண்டிப்பு சுழற்சிகளை ஏற்றவும் |
|
பவர் சப்ளையை கட்டுப்படுத்தவும் |
100-240V AC, 50/60Hz |
முக்கிய அம்சங்கள்
காந்த வளைவு அழிவு:காப்புரிமை பெற்ற காந்த வளைவு-அணைக்கும் அறைகள் IEC 60947-3 பயன்பாட்டு வகைகளின் கீழ் DC வளைவுகளை அடக்குகிறது, நீண்ட கால தொடர்பு எதிர்ப்பு வரையறைகளை பராமரிக்க தொடர்பு அரிப்பைக் குறைக்கிறது.
உயர்-வெப்பநிலை கட்டமைப்பு ஒருமைப்பாடு:பாலிகார்பனேட் உறை 85 டிகிரி சுற்றுப்புற வரம்பு வரை கூரை சூரிய கதிர்வீச்சின் கீழ் மதிப்பிடப்பட்ட இயந்திர விலகல் மற்றும் தாக்க வலிமையை பராமரிக்கிறது.
ஸ்பிரிங்-டிரைவன் மெக்கானிக்கல் ஆக்சுவேஷன்:மோட்டாரால் இயக்கப்படும் சேமிப்பக ஸ்பிரிங் 150மி.விகளுக்குள் ஏசி கட்டுப்பாட்டு சக்தி இழப்பின் போது இயந்திரத்தனமாக வெளியிடப்படுகிறது, ரிமோட் ரேபிட் ஷட் டவுன் ஆணைகளைப் பூர்த்தி செய்ய இயற்பியல் டிசி தனிமைப்படுத்தலைச் செயல்படுத்துகிறது.
ஒருங்கிணைந்த வென்ட் கொண்ட IP66 சீல் செய்யப்பட்ட உறை:IP66 உட்செலுத்துதல் பாதுகாப்பில் சமரசம் செய்யாமல் தினசரி வெப்பநிலை ஏற்ற இறக்கங்களில் இருந்து உள் ஒடுக்கத்தை அகற்றுவதற்கு UV-அழுத்தம்-சமமான சவ்வு வால்வு பொருத்தப்பட்ட நிலைப்படுத்தப்பட்ட வீடு.
உற்பத்தி துல்லியம்
தானியங்கு அசெம்பிளி & தரக் கட்டுப்பாடு
அனைத்து கட்டமைப்பு மூட்டுகளிலும் ஒரே மாதிரியான கிளாம்பிங் விசையை உறுதி செய்வதற்காக, உற்பத்திக் கோடுகள் டிஜிட்டல் லாக்கிங்குடன் கூடிய தானியங்கி முறுக்கு-ஃபாஸ்டினிங் ஸ்டேஷன்களைப் பயன்படுத்துகின்றன.
நுழைவு & ஹெர்மெட்டிசிட்டி சரிபார்ப்பு
இறுதி பேக்கேஜிங்கிற்கு முன் IP66 சீல் ஒருமைப்பாட்டை சரிபார்க்க ஒவ்வொரு தனி யூனிட்டும் தானியங்கி அழுத்தம்{0}}துளி சோதனைக்கு உட்படுகிறது.
வழக்கமான மின்கடத்தா சோதனை
அனைத்து அலகுகளும் கட்டுப்பாட்டு மின்னணுவியலுக்கான தானியங்கி ஆப்டிகல் இன்ஸ்பெக்ஷனை (AOI) கடந்து செல்கின்றன, அதைத் தொடர்ந்து மின்கடத்தா தாங்கும் திறன்களை சரிபார்க்க 3.5kV AC இன்சுலேஷன் சோதனை.
AQL 0.4 தணிக்கை மற்றும் சுற்றுச்சூழல் சோதனை
உர்னா காண்டிமெண்டம் மேட்டிஸ் பெல்லெண்டெஸ்க் நிப். முழு எண் வீடே ஜஸ்டோ எகெட் மேக்னா.
வணிக விதிமுறைகள்
MOQ & OEM விருப்பங்கள்:நிலையான மாடல்களுக்கான குறைந்தபட்ச ஆர்டர் அளவு 200 அலகுகள்; தனிப்பயன் OEM பிராண்டிங் மற்றும் உள்ளமைவு நெறிமுறைகளுக்கு குறைந்தபட்சம் 1,000 அலகுகள் தேவை.
ISTA-3A & ISPM-15 பேக்கேஜிங்:தனிப்பயன்-வார்ப்படம் செய்யப்பட்ட HDPE நுரைச் செருகல்களுடன் கூடிய இரட்டை{0}}சுவர் 5-அடுக்கு நெளி அட்டைப்பெட்டிகளில் அனுப்பப்பட்டது, வெப்ப-சிகிச்சையளிக்கப்பட்ட, புகைபிடிக்கப்பட்ட மரத்தாலான பலகைகளில் பலப்படுத்தப்பட்டது.
கொள்கலன் உகப்பாக்கம்:ஒரு நிலையான 20GP கன்டெய்னரில் 5,400 பேக் செய்யப்பட்ட யூனிட்கள் வரை இடமளிக்கிறது, ஒலியளவு செயல்திறனை மேம்படுத்துகிறது மற்றும் ஒரு யூனிட் கடல் சரக்கு செலவுகளைக் குறைக்கிறது.
முன்னணி நேரம்:முதல் தொகுதியை 25 வணிக நாட்களுக்குள் முடித்தல்-டெபாசிட்; தொடர்ச்சியான போர்வை ஒப்பந்த ஆர்டர்கள் 10 வணிக நாட்களுக்குள் அனுப்பப்படும்.
இன்கோடெர்ம்கள் ஆதரிக்கப்படுகின்றன:FOB, CIF மற்றும் DDP டெலிவரி விதிமுறைகள் உள்ளன.
பின்-விற்பனை ஆதரவு
5 வருட செயல்பாட்டு உத்தரவாதம்:நிலையான இயக்க அளவுருக்களின் கீழ் இயந்திர அல்லது மின் செயல்பாட்டு தோல்விகளுக்கு 100% மாற்றீடு வழங்குகிறது.
24-மணிநேர தொழில்நுட்ப SLA:பொறியியல் மற்றும் கட்டம்{0}}இணக்கத்தன்மை விசாரணைகள் 24 மணிநேரத்திற்குள் R&D குழுவிடமிருந்து முறையான தொழில்நுட்ப பதிலைப் பெறுகின்றன.
பொறியியல் மதிப்பீட்டு மாதிரிகள்:ஆய்வகத் தகுதி மற்றும் இன்வெர்ட்டர்{0}}இணக்கத்தன்மை சோதனைக்கு மதிப்பீட்டு அலகுகள் உள்ளன.
15 வருட உதிரி பாகங்கள் கிடைக்கும்:துல்லியமான இயந்திர வடிவத்தின்-காரணி கூறுகள் மற்றும் உள் உதிரி பாகங்கள்-வாங்கிய பிறகு உத்தரவாதமான தொடர்ச்சியான வழங்கல்.
அட்வான்ஸ் ரீப்ளேஸ்மென்ட் புரோட்டோகால்:ஒரு தொடர் குறைபாடு நிகழ்வின் சரிபார்ப்பின் (0.1% புல தோல்வி விகிதத்தைத் தாண்டியது), மாற்று அலகுகள், தளத்தின் வேலையில்லா நேரத்தைக் குறைக்க உடனடியாக விமானத்தில் அனுப்பப்படும்.
அடிக்கடி கேட்கப்படும் கேள்விகள்
கே: ஃபயர்மேன் ஸ்விட்ச் என்ன சர்வதேச பாதுகாப்பு சான்றிதழ்களுக்கு இணங்குகிறது?
ப: ஃபயர்மேன் ஸ்விட்ச் IEC 60947-3 DC பயன்பாட்டு வகைக்கு ஒளிமின்னழுத்த துண்டிப்பு பயன்பாடுகளுக்கு வடிவமைக்கப்பட்டு சோதிக்கப்பட்டது, 1000V DC மற்றும் 1500V DC வரை மதிப்பிடப்பட்ட மின்னழுத்தங்களை உள்ளடக்கியது. CE குறிக்கும் ஆவணங்கள் மற்றும் மூன்றாம்-தரப்பு வகை-சோதனை அறிக்கைகள் 8kV சர்ஜ் இம்பல்ஸ் மதிப்பீடு மற்றும் IP66 இன்க்ரெஸ் பாதுகாப்பு ஆகியவற்றைச் சரிபார்க்கும் திட்டப் பதிவு மூலம் பதிவிறக்கம் செய்யக் கிடைக்கும்.
கே: இந்த சுவிட்சை ஏற்கனவே உள்ள சோலார் இன்வெர்ட்டர் அமைப்புகளுடன் ஒருங்கிணைக்க முடியுமா?
ப: ஆம். 1000V DC மற்றும் 1500V DC சிஸ்டம் வகுப்புகளில் உள்ள SMA, Huawei மற்றும் Fronius போன்ற உற்பத்தியாளர்களின் பெரும்பாலான சரம் இன்வெர்ட்டர் கட்டமைப்புகளுடன் இணக்கமாக, இரட்டை MPPT உள்ளீட்டுத் திறனுடன் 2P மற்றும் 4P துருவ உள்ளமைவுகளை இந்த சுவிட்ச் ஆதரிக்கிறது.
கே: உண்மையான இயக்க நிலைமைகளின் கீழ் வில் ஒடுக்கம் எவ்வாறு சரிபார்க்கப்படுகிறது?
A: IEC 60947-3 தாங்குதிறன் சோதனை மூலம் மதிப்பிடப்பட்ட மின்னோட்டம் (16A முதல் 55A வரை) மற்றும் முழு DC சுமை மின்னழுத்தம் மூலம் வில் ஒடுக்கம் சரிபார்க்கப்படுகிறது, இது காப்புரிமை பெற்ற காந்த வளைவை உறுதிப்படுத்துகிறது.
கே: கட்டுப்பாட்டு மின்சாரம் தோல்வியடைந்தால் என்ன நடக்கும்?
ப: AC கட்டுப்பாட்டு சக்தி (100–240V) இழக்கப்படும்போது, ஸ்பிரிங்-மெக்கானிக்கல் ஆக்சுவேட்டர் 150msக்குள் வெளியிடுகிறது மற்றும் NEC 2017 ஆர்டிகல் 690.12 விரைவான பணிநிறுத்தத்தில் எந்த மின்னணு கட்டளையும் இல்லாமல்-பாதுகாப்பான{5}}டிசைன் இல்லாமல் DC தொடர்புகளைத் திறக்கிறது.
கே: உற்பத்தித் தொகுதிகள் முழுவதும் நீண்ட-கால நம்பகத்தன்மை எவ்வாறு உறுதி செய்யப்படுகிறது?
ப: ஒவ்வொரு உற்பத்தித் தொகுதியும் ISO 2859-1 AQL 0.4 தரநிலைகளுக்குத் தணிக்கை செய்யப்படுகிறது, சீரற்ற மாதிரிகள் -40 டிகிரி முதல் +85 டிகிரி வரை வெப்ப சுழற்சிக்கு உட்படுத்தப்படுகின்றன மற்றும் தானியங்கு 3.5kV AC மின்கடத்தா 100% அலகுகளில் சோதனையைத் தாங்கும்.
கே: தீவிர கூரை சூழல்களுக்கு சுவிட்ச் பொருத்தமானதா?
ப: ஆம். IP66-சீல் செய்யப்பட்ட பாலிகார்பனேட் உறையானது நேரடி சூரிய கதிர்வீச்சின் கீழ் 85 டிகிரி வரையிலான தொடர்ச்சியான சுற்றுப்புற வெப்பநிலையைத் தாங்கும், மேலும் ஒருங்கிணைந்த அழுத்தம்-சமமான சவ்வு வால்வு உட்செலுத்துதல் பாதுகாப்பில் சமரசம் செய்யாமல் தினசரி வெப்பநிலை ஊசலாட்டங்களிலிருந்து உள் ஒடுக்கத்தைத் தடுக்கிறது.
கே: நிறுவிய பின் என்ன வகையான பராமரிப்பு தேவை?
ப: உள் சேவை தேவையில்லை. டெர்மினல் டார்க்கின் வருடாந்திர காட்சி ஆய்வு (நிறுவல் கையேட்டில் குறிப்பிட்ட 2.5 என்எம் வரை இறுக்குவது) மற்றும் 150எம்எஸ் இயக்கத்தை உறுதிப்படுத்த ரிமோட் ட்ரிப் சிக்னலின் செயல்பாட்டு சோதனை மட்டுமே பரிந்துரைக்கப்பட்ட பராமரிப்பு.
கே: விரைவான பணிநிறுத்தம் இணக்கமான PV அமைப்புகளில் சாதனத்தைப் பயன்படுத்த முடியுமா?
ப: ஆம். வரிசை-நிலை விரைவான பணிநிறுத்தம் துவக்கியாக வயர் செய்யப்பட்டு, இணக்கமான இன்வெர்ட்டரிலிருந்து AC கட்டுப்பாட்டு சிக்னலுடன் இணைக்கப்பட்டிருக்கும் போது, சுவிட்ச் NEC 2017 §690.12 கட்டிடங்களில் அல்லது கட்டிடங்களில் நிறுவப்பட்ட அமைப்புகளுக்கான விரைவான பணிநிறுத்தம் தேவைகளைப் பூர்த்தி செய்கிறது.
கே: பெரிய ஆர்டர்களில் தயாரிப்பு நிலைத்தன்மை எவ்வாறு உறுதி செய்யப்படுகிறது?
ப: பெரிய ஆர்டர்களுக்கு, AQL 0.4 தொகுதி தணிக்கையானது புள்ளிவிவர ரீதியாக வலுவான மாதிரியை வழங்குகிறது{1}}இந்த ஏற்றுக்கொள்ளல் அளவில், 5,000-யூனிட் தொகுதிக்கு 200 யூனிட்களின் மாதிரியில் பூஜ்ஜிய குறைபாடுகள் தேவை, இது மிக உயர்ந்த தரத்தை உறுதி செய்யும்.
கே: தடுப்பதற்காக அமைப்பு வடிவமைக்கப்பட்டுள்ள முக்கிய தோல்விக் காட்சிகள் யாவை?
ப: டிசைன் முகவரிகளின் மூன்று முதன்மை தோல்வி சூழ்நிலைகள் உயர் DC இன்ரஷ் மின்னோட்டத்தின் கீழ் தொடர்பு வெல்டிங், நேரடி-லோட் துண்டிப்பின் போது கட்டுப்பாடற்ற வளைவு மற்றும் கட்டுப்பாட்டு சுற்று தோல்வியால் ஏற்படும் முழுமையற்ற தனிமைப்படுத்தல்.
